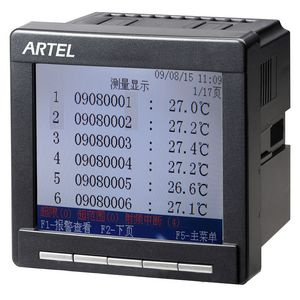

El sistema inalámbrico de temperatura y humedad ARZ-1 es un paquete de monitoreo para equipos eléctricos y salas donde el cableado de sensores hasta cada punto de medición resulta poco práctico. Cada sistema consta de una sonda de temperatura inalámbrica, una sonda de humedad y un terminal de visualización. Las sondas transmiten inalámbricamente los valores medidos al terminal de visualización, donde se muestran en tiempo real y se registran para las rondas de inspección in situ. El mismo terminal genera una alarma por exceso de límite mediante una salida de relé y permite al personal identificar rápidamente el punto de alarma afectado. Las curvas de variación de temperatura y humedad a corto plazo se muestran como gráficos en la pantalla. Los datos medidos pueden cargarse mediante RS-485 o Ethernet a un centro de monitoreo DCS o a un sistema de gestión de equipos para el monitoreo remoto.
Qué mide y hace el sistema inalámbrico de temperatura y humedad ARZ-1
El sistema mide la temperatura en los puntos donde se instala la sonda de temperatura inalámbrica y la humedad relativa del aire circundante con la sonda de humedad. Ambos valores se transmiten inalámbricamente al terminal de visualización, por lo que no es necesario tender cable de señal desde el punto de medición hasta el tablero. El terminal de visualización presenta las lecturas actuales de forma continua y admite las rondas de inspección in situ: el personal puede leer los valores en vivo en el terminal de visualización del armario o de la sala; las disposiciones de instalación y acceso se confirman por proyecto.
Cuando una lectura cruza un límite configurado, el terminal emite una alarma por exceso de límite y activa una salida de relé. El relé puede cablearse a un anunciador existente, a una entrada de PLC o a un circuito de disparo/alarma. Dado que cada sonda informa su propio valor al terminal, el punto de alarma puede localizarse rápidamente en lugar de inferirse a partir de una única alarma agregada.
El terminal también muestra las curvas de variación de temperatura y humedad a corto plazo como gráficos. Esto permite al ingeniero de mantenimiento ver si un valor es estable, se desvía o fluctúa cíclicamente, lo que resulta más útil que una única lectura instantánea al juzgar si una unión se está calentando o una sala está perdiendo el control de humedad. Para la supervisión central, los datos se cargan mediante RS-485 o Ethernet a un centro de monitoreo DCS o a un sistema de gestión de equipos, de modo que el monitoreo remoto puede gestionarse con el sistema existente a nivel de planta en lugar de con una pila de software separada.
Características principales
- Sonda de temperatura inalámbrica, sonda de humedad y terminal de visualización suministrados como un solo sistema de medición.
- Transmisión inalámbrica en tiempo real de los valores medidos al terminal de visualización.
- Rondas de inspección in situ admitidas directamente desde las lecturas del terminal de visualización.
- Alarma por exceso de límite con salida de relé para conexión a circuitos externos de alarma o control.
- Localización rápida del punto de alarma que ha superado su límite.
- Curvas de variación de temperatura y humedad a corto plazo mostradas como gráficos.
- Carga de datos mediante RS-485 o Ethernet a un centro de monitoreo DCS o a un sistema de gestión de equipos.
- Monitoreo remoto a través del DCS de planta o del sistema de gestión de equipos.
- Adecuado para puntos donde los sensores cableados resultan poco prácticos.
Especificaciones
| Modelo | ARZ-1 |
|---|---|
| Producto | Sistema inalámbrico de medición de temperatura y humedad |
| Composición | Sonda de temperatura inalámbrica, sonda de humedad, terminal de visualización |
| Pantalla | Valores en tiempo real mostrados en el terminal de visualización; curvas de variación de temperatura/humedad a corto plazo mostradas como gráficos |
| Alarma | Alarma por exceso de límite con salida de relé; el punto de alarma puede localizarse rápidamente |
| Visualización de curvas | Curvas de variación de temperatura y humedad a corto plazo como gráficos |
| Interfaces de carga | RS-485 / Ethernet |
| Destino de los datos | Centro de monitoreo DCS o sistema de gestión de equipos |
Los rangos de medición numéricos, las cifras de precisión y la distancia de transmisión inalámbrica no se indican en esta página. Confírmelos con la hoja de datos vigente antes de especificar la unidad para un proyecto.
Opciones y configuración
La configuración se basa en los puntos de medición, la ubicación de la pantalla y la forma en que los datos llegan al sistema de monitoreo de la planta. Al preparar una selección, defina lo siguiente:
- Puntos de medición: enumere cada ubicación que requiera medición de temperatura o humedad e indique qué puntos necesitan ambos valores. El sistema se compone de una sonda de temperatura inalámbrica, una sonda de humedad y un terminal de visualización.
- Ubicación de la pantalla: decida dónde se montará el terminal de visualización y cuántos puntos debe presentar, para que las rondas de inspección puedan realizarse en esa ubicación.
- Uso de la alarma: confirme si la salida de relé accionará un anunciador local, una entrada digital de PLC u otro circuito de alarma, y confirme la tensión de bobina/entrada de ese circuito con la capacidad de contactos del relé indicada en la hoja de datos.
- Ruta de carga: elija RS-485 o Ethernet según el puerto disponible en el centro de monitoreo DCS o el sistema de gestión de equipos, y acuerde el protocolo y el mapeo de registros con el integrador del sistema.
- Ubicación de las sondas: para aparamenta eléctrica y uniones de barras colectoras, coloque la sonda de temperatura en el conductor o la unión de interés; para salas de equipos, coloque la sonda de humedad en el volumen de aire representativo de la sala y no en una zona muerta.
Aplicaciones
El sistema inalámbrico de temperatura y humedad ARZ-1 se especifica normalmente para aparamenta eléctrica, uniones de barras colectoras, terminaciones de cables y salas de equipos donde los sensores cableados resultan poco prácticos. En aplicaciones de aparamenta eléctrica y barras colectoras, la sonda de temperatura inalámbrica elimina la necesidad de tender cables de sensor sobre conductores activos y a través de barreras de compartimentos, lo que simplifica la instalación y evita añadir cableado dentro del compartimento de barras colectoras. Las terminaciones de cables se monitorean de la misma manera, con la sonda de temperatura colocada en la terminación y el terminal de visualización situado donde el personal de inspección pueda leerlo.
En las salas de equipos, la sonda de humedad y la sonda de temperatura proporcionan las lecturas ambientales utilizadas para juzgar el riesgo de condensación y el rendimiento de la ventilación, mientras que la pantalla de gráficos muestra la variación a corto plazo. Cuando la planta ya dispone de un centro de monitoreo DCS o de un sistema de gestión de equipos, la carga por RS-485 o Ethernet permite que estas lecturas se integren en el esquema de supervisión existente, y la salida de relé proporciona una ruta de alarma cableada independiente del enlace de comunicaciones.
Preguntas frecuentes
¿De qué consta el sistema ARZ-1?
Cada sistema comprende una sonda de temperatura inalámbrica, una sonda de humedad y un terminal de visualización. Las sondas transmiten inalámbricamente al terminal, que muestra los valores en tiempo real y las curvas de variación a corto plazo.
¿Cómo funciona la alarma?
El terminal de visualización emite una alarma por exceso de límite cuando un valor medido supera su límite y proporciona una salida de relé para conexión a un circuito externo de alarma o control. El punto de alarma puede localizarse entonces rápidamente desde el terminal.
¿Cómo se transfieren los datos al sistema de monitoreo de la planta?
Los datos se cargan mediante RS-485 o Ethernet a un centro de monitoreo DCS o a un sistema de gestión de equipos. La elección de la interfaz depende del puerto y el protocolo admitidos en el extremo de monitoreo.
¿Dónde se instala normalmente el sistema?
Los entornos típicos son aparamenta eléctrica, uniones de barras colectoras, terminaciones de cables y salas de equipos donde los sensores cableados resultan poco prácticos. El enlace inalámbrico elimina la necesidad de tender cable de señal desde cada punto de medición hasta la pantalla.
Para obtener la hoja de datos técnicos completa, incluidos rangos de medición, precisión y capacidades de contactos de relé, consulte la página de contacto e indique el número de modelo ARZ-1 y su aplicación para que se pueda confirmar la configuración correcta.
